Краткие характеристики
- Наличие: Есть в наличии
Область применения
Упругая муфта Hadeflex - это кулачковая муфта с упругим элементом, предназначенная для гибкого соединения валов. Упругие элементы хорошо работают в условиях повышенного загрязнения, воздействия масел, озона и при температуре от -20°C до +80°C. Благодаря своей гибкости они хорошо компенсируют вибрацию и шум. Упругие муфты Hadeflex могут широко применяться в машиностроении, везде, где нужно обеспечить надёжное соединение вала между двигателем и приводом.
Примечание

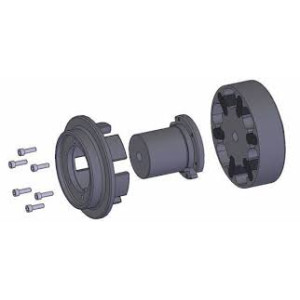

Муфта в сборе состоит из полумуфты с кулачками (состоит из двух частей), полумуфты со впадинами и комплекта эластичных элементов. Материал - серый чугун.
Коды для заказа
Для данной муфты можно заказать следующие комплектующие: FN10 (F10PT00ZA) со впадинами, P60x40x25.
D1 макс., мм | 105 |
D1 мин., мм | 45 |
d1, мм | 180 |
D2 макс., мм | 90 |
D2 мин., мм | 45 |
d2, мм | 150 |
da, мм | 300 |
l, мм | 263 |
l1, мм | 130 |
l2, мм | 130 |
l3, мм | 68 |
l4, мм | 49 |
s, мм | 3 |
Макс. частота вращения, об/мин. | 2100 |
Масса часть 1, кг | 50.00 |
Смещение осей вала угловое, град. | 0.3 |
Параметры | |
Номинальный крутящий момент, Нм | 1220 |
Смещение осей вала осевое, мм | 5 |
Смещение осей вала радиальное, мм | 0.6 |
Тип | FNW |
Типоразмер | 10 |
