Краткие характеристики
- Наличие: Есть в наличии
Область применения
Муфта Orpex используется в качестве компенсационной муфты там, где нужно обеспечить абсолютно надёжную передачу крутящего момента.
Серия WN производится из серого чугуна, а серия WS – из стали. Муфты серии WS применяют в приводах с высокими скоростями.
Выпуклые упругие элементы, которые вставляют в отверстия, позволяют компенсировать отклонения вала в радиальном и осевом направлении.
Муфты Orpex можно использовать для обоих направлений вращения.
Муфты Orpex применяют в различных областях машиностроения, особенно там, где используются мощные двигатели, как надёжный, практически не требующий обслуживания элемент.
Примечание

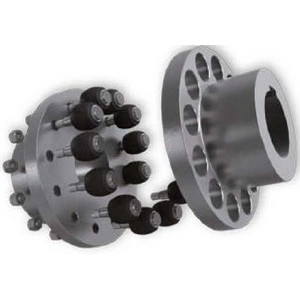

Муфта состоит из полумуфты с отверстиями и полумуфты с упругими элементами на болтах. Материал - серый чугун.
Коды для заказа
Для данной муфты можно заказать следующие комплектующие: WN228 часть 2, WB 228,252, LG 33.
| D1 макс., мм | 80 |
| D1 мин., мм | - |
| d1, мм | 129 |
| da, мм | 228 |
| l, мм | 90 |
| s, мм | 2...5 |
| u, мм | 26 |
| Макс. частота вращения, об/мин. | 3000 |
| Масса часть 1, кг | 9.1 |
| Параметры | |
| Номинальный крутящий момент, Нм | 2200 |
| Тип | WN |
| Типоразмер | 228 |
